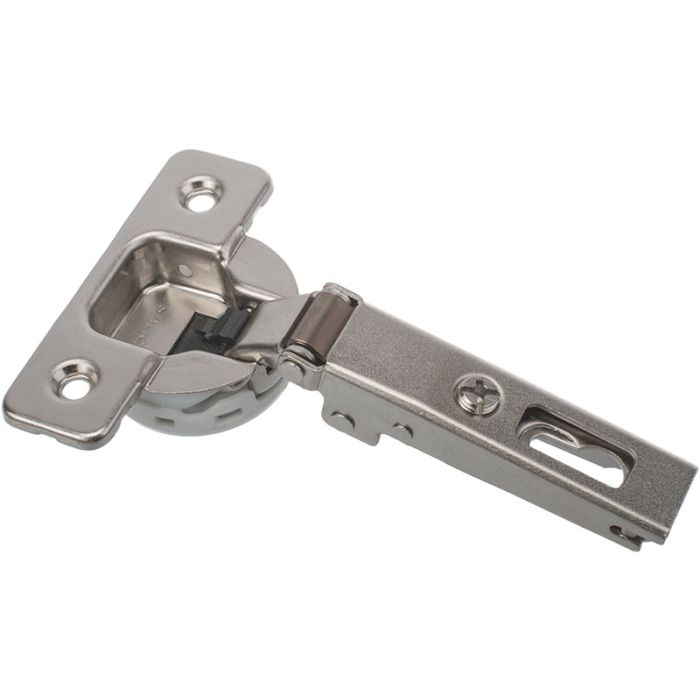

Topfscharniere - SALICE Serie 700 110° Eckanschlag C7P6AD9

Topfscharniere - SALICE Serie 700 110° mit integriertem Dämpfung Eckanschlag C7P6AD9.

Technische Informationen
- Scharnierarm und Topf aus Stahl, Vernickelt
- mit integriertem dämpfendem System im Topf
- Bohrbild: 45 x 9,5 mm
- mit Holzschrauben befestigt
- 110° Öffnungswinkel
- Metalltopf Tiefe = 13,5 mm (Ø 35 mm)
- Topfabstand (K): von 3 bis 6 mm
- Stufenlose seitliche Verstellung von -1,5 bis 4,5 mm

Die Montageplatte befindet sich nicht im Lieferumfang und muss separat bestellt werden.
173 x auf Lager
2,75 €
Downloads
pdf
(Größe: 935.7 KB)
Weitere Informationen
Art.Nr.202651
Gewicht (kg)0.064000
K3-6 mm
Bohrtiefe13,5 mm
ø35 mm
H=H=15+K-(D)
WerkstoffStahl
BefestigungHolzschrauben
OberflächeVernickelt
OA110°
DP45 x 9,5

Montageplatten passend für Salice Scharniere aus folgenden Serien: 100, 200, 400, 700, B, F, M und Silentia
