Scharniere für Aluminiumrahmen und Metallprofile
Scharniere für Aluminiumrahmen und Metallprofile
Scharniere für Aluminiumrahmen wurden für Küchenfronten, Schranktüren und Möbel entwickelt, deren Türen aus einem Metallrahmen oder Metallprofil bestehen. Die Befestigung unterscheidet sich von gewöhnlichen Scharnieren für Holztüren und muss auf Form und Abmessungen des Aluminiumprofils abgestimmt sein.
Das Sortiment umfasst traditionelle verdeckte Scharniere für Aluminiumrahmen, Modelle für das Practical-Aluminiumprofil sowie eingelassene AIR-Scharniere. Zur Auswahl stehen selbstschließende, Push-to-open-, federlose und gedämpfte Ausführungen.
Das Scharnier muss zum Aluminiumprofil passen
Es reicht nicht aus, lediglich ein Scharnier auszuwählen, das für Aluminiumrahmen vorgesehen ist. Breite, Form, Materialstärke und vorbereitete Befestigung des Profils müssen mit den Abmessungen und dem Bohrbild des Scharniers übereinstimmen.
Scharniere, die für ein bestimmtes Profil entwickelt wurden, beispielsweise für das Practical-Aluminiumprofil, müssen mit dem vorgesehenen Profiltyp verwendet werden. Prüfen Sie vor der Bestellung immer die technische Zeichnung des Profils und die Montagemaße des Scharniers.
Eckanschlag oder Innenanschlag
Wählen Sie den Scharnierarm entsprechend der gewünschten Position des Aluminiumrahmens zum Korpus:
- Scharniere für Eckanschlag werden verwendet, wenn die Tür die Korpusseite weitgehend abdeckt.
- Scharniere für Innenanschlag werden verwendet, wenn die Tür innerhalb der Vorderkante des Korpus liegt.
Die endgültige Position der Tür wird außerdem von der Höhe der Montageplatte und der Einstellung des Scharniers beeinflusst.
Selbstschließende Scharniere
Selbstschließende Scharniere besitzen eine integrierte Feder, welche die Tür während des letzten Teils der Schließbewegung einzieht und geschlossen hält. Sie eignen sich, wenn die Tür durch die Federkraft des Scharniers geschlossen werden soll.

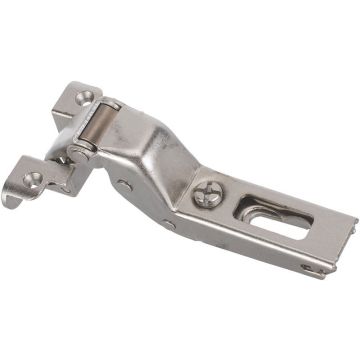

Push-to-open für grifflose Aluminiumrahmen
Push-to-open-Scharniere werden bei grifflosen Türen zusammen mit einem Druckschnäpper verwendet. Das Scharnier besitzt eine umgekehrt wirkende Feder. Beim Eindrücken der Tür wird der Druckschnäpper entriegelt und das Scharnier drückt die Tür nach außen.
Prüfen Sie, ob Druckschnäpper, Ausstoßweg und eventuell benötigte Adapter oder Gegenstücke zur Konstruktion und zum Gewicht der Tür passen.
Federlose Scharniere
Ein federloses Scharnier zieht die Tür weder ein noch drückt es sie nach außen. Es wird verwendet, wenn das Öffnen und Schließen durch einen separaten Beschlag oder einen anderen Teil der Konstruktion gesteuert werden soll.
AIR-Scharniere für Aluminiumrahmen
AIR ist ein kompaktes Premiumscharnier, das in die Ober- und Unterkante von Tür und Korpus eingelassen wird. Bei geschlossener Tür sind die Scharniere nahezu vollständig verdeckt und nehmen nur wenig Platz im Schrank ein.
Eine Tür muss immer mit einem rechten und einem linken Scharnier montiert werden. Zwei rechte oder zwei linke AIR-Scharniere können nicht an derselben Tür verwendet werden.
AIR ist in verschiedenen Ausführungen erhältlich, unter anderem mit integrierter Soft-Close-Dämpfung. Wählen Sie ein kompatibles rechtes und linkes Scharnier mit derselben Funktion und Ausführung und beachten Sie die Fräs- und Montagemaße für Tür und Korpus.
Montage vor der Bestellung prüfen
Prüfen Sie Aluminiumprofil, Anschlagart, Öffnungswinkel, Befestigung, Bohrbild und gewünschte Funktion. Stellen Sie außerdem sicher, dass Scharnier, Montageplatte und weitere Komponenten zu kompatiblen Serien gehören.
Hinweis: Eine Montageplatte ist beim Kauf eines Scharniers niemals enthalten. Wenn das gewählte Modell eine Montageplatte benötigt, muss diese separat ausgewählt und bestellt werden.
Häufig gestellte Fragen zu Scharnieren für Aluminiumrahmen
Kann ich ein gewöhnliches Scharnier für Holztüren an einem Aluminiumrahmen verwenden?
Normalerweise nicht. Die Befestigung muss auf Form, Abmessungen und Materialstärke des Aluminiumprofils abgestimmt sein. Wählen Sie ein Scharnier, das für das jeweilige Rahmenprofil vorgesehen ist.
Passen alle Scharniere für Aluminiumrahmen zu allen Aluminiumprofilen?
Nein. Aluminiumprofile können unterschiedliche Breiten, Formen, Materialstärken und Befestigungen haben. Prüfen Sie vor der Bestellung die technischen Zeichnungen von Profil und Scharnier.
Was bedeutet Practical-Aluminiumprofil?
Dabei handelt es sich um einen bestimmten Aluminiumprofiltyp. Scharniere für das Practical-Aluminiumprofil wurden für dieses Profil entwickelt und passen nicht automatisch zu anderen Aluminiumrahmen.
Soll ich Eckanschlag oder Innenanschlag wählen?
Wählen Sie Eckanschlag, wenn die Tür die Korpusseite weitgehend abdecken soll. Wählen Sie Innenanschlag, wenn der Aluminiumrahmen innerhalb der Vorderkante des Korpus liegen soll.
Was ist der Unterschied zwischen selbstschließenden und federlosen Scharnieren?
Ein selbstschließendes Scharnier besitzt eine Feder, welche die Tür einzieht und geschlossen hält. Ein federloses Scharnier hat keine Schließkraft und wird verwendet, wenn ein separater Beschlag oder ein anderer Teil der Konstruktion die Tür steuert.
Wie funktioniert Push-to-open bei einem Aluminiumrahmen?
Das Push-to-open-Scharnier wird zusammen mit einem Druckschnäpper verwendet und besitzt eine umgekehrt wirkende Feder. Beim Eindrücken der Tür wird der Druckschnäpper entriegelt und das Scharnier drückt die Tür nach außen.
Was ist ein AIR-Scharnier?
AIR ist ein kompaktes Premiumscharnier, das in die Ober- und Unterkante von Tür und Korpus eingelassen wird. Es nimmt nur wenig Platz ein und ist bei geschlossener Tür nahezu vollständig verdeckt.
Benötige ich für AIR ein rechtes und ein linkes Scharnier?
Ja. Eine Tür mit AIR muss immer mit einem rechten und einem linken Scharnier montiert werden. Wählen Sie zwei kompatible Ausführungen mit derselben Funktion. Zwei rechte oder zwei linke Scharniere können nicht an derselben Tür verwendet werden.
Gibt es AIR-Scharniere mit Soft-Close?
Ja. Das Sortiment umfasst AIR-Scharniere mit integrierter Soft-Close-Dämpfung. Für eine Tür werden ein kompatibles rechtes und linkes Scharnier mit derselben Funktion und Ausführung benötigt.
Ist die Montageplatte beim Kauf des Scharniers enthalten?
Nein. Eine Montageplatte ist beim Kauf eines Scharniers niemals enthalten. Wenn das Scharnier eine Montageplatte benötigt, muss diese separat ausgewählt und bestellt werden.
Was muss ich vor der Bestellung prüfen?
Prüfen Sie Form und Abmessungen des Profils, Anschlagart, gewünschte Funktion, Öffnungswinkel, Befestigung, Bohrbild und Kompatibilität mit der Montageplatte. Für AIR benötigen Sie außerdem ein rechtes und ein linkes Scharnier.
