Winkelscharniere für Eckschränke und Sonderlösungen
Winkelscharniere für Eckschränke und Sonderlösungen
Winkelscharniere werden verwendet, wenn die Tür nicht in einer normalen 90-Grad-Position zur Korpusseite montiert wird. Sie eignen sich unter anderem für Eckschränke, diagonale Schränke, Rahmenkonstruktionen und andere abgewinkelte Möbelkonstruktionen.
Das Sortiment umfasst Scharniere mit positiven und negativen Armwinkeln, Modelle für Rahmenkonstruktionen sowie ein spezielles Scharnier für Eckschränke. Die Produkte besitzen unterschiedliche Topfgrößen, Bohrbilder und Öffnungswinkel und sind daher nicht direkt austauschbar.
Armwinkel und Öffnungswinkel
Winkelangaben wie 30°, 45°, +45° und −30° können die Ausführung des Scharnierarms und die vorgesehene Einbausituation beschreiben. Sie geben nicht zwangsläufig an, wie weit sich die Tür öffnen lässt.

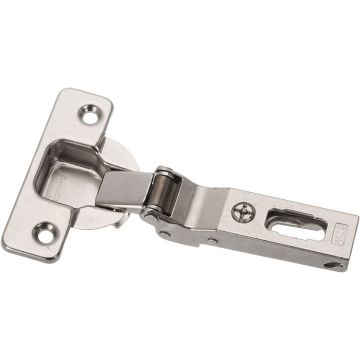

Das Modell mit einem Armwinkel von −30° besitzt beispielsweise einen Öffnungswinkel von 120°. Beim Eckschrankscharnier beschreibt 70° dagegen den Öffnungswinkel der ersten Tür. Prüfen Sie daher immer die technische Zeichnung und nicht nur die Winkelangabe im Produktnamen.
Auswahl nach Konstruktion und Bohrbild

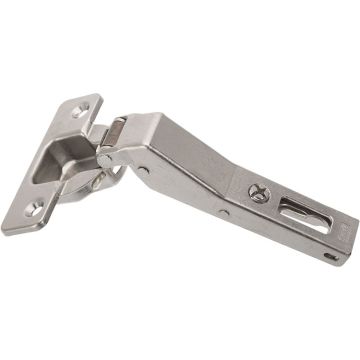

Scharniere mit positiven oder negativen Armwinkeln werden je nach Richtung der abgewinkelten Tür- und Korpuskonstruktion eingesetzt. Die Kategorie enthält außerdem 94-Grad-Crampon-Scharniere, die unter anderem für Schränke mit Rahmenkonstruktion verwendet werden.
Prüfen Sie bei der Auswahl die Korpuskonstruktion, die geschlossene Position der Tür, die Topfgröße, das Bohrbild und die gewünschte Öffnungsbewegung. Ein altes Winkelscharnier kann nicht allein anhand derselben Winkelangabe ersetzt werden.
Selbstschließende Scharniere
Die Modelle dieser Kategorie sind selbstschließend. Die integrierte Feder zieht die Tür während des letzten Teils der Schließbewegung ein und hält sie geschlossen. Die Scharniere besitzen keine integrierte Dämpfung.
Bitte beachten: Beim Kauf eines Scharniers ist niemals eine Montageplatte enthalten. Sie muss passend zur Scharnierserie und Konstruktion ausgewählt und separat bestellt werden.
Häufig gestellte Fragen zu Winkelscharnieren
Was ist ein Winkelscharnier?
Ein Winkelscharnier wird verwendet, wenn die Tür nicht in einer normalen 90-Grad-Position zur Korpusseite montiert wird. Es eignet sich beispielsweise für Eckschränke, diagonale Schränke und Rahmenkonstruktionen.
Sind Armwinkel und Öffnungswinkel dasselbe?
Nein. Der Armwinkel beschreibt die Ausführung des Scharnierarms und die Position der Tür in der Konstruktion. Der Öffnungswinkel beschreibt, wie weit das Scharnier die Tür öffnen lässt.
Was bedeuten positive und negative Winkel?
Sie beschreiben die Richtung, in die der Scharnierarm und die vorgesehene Konstruktion abgewinkelt sind. Das passende Modell hängt vom Korpus und von der geschlossenen Position der Tür ab.

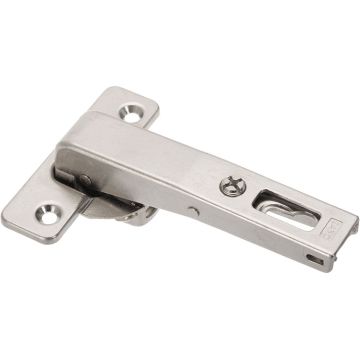

Wofür werden die 94-Grad-Scharniere verwendet?
Dabei handelt es sich um Crampon-Scharniere, die unter anderem bei Schränken mit Rahmenkonstruktion eingesetzt werden. Die Modelle besitzen unterschiedliche Bohrbilder, die vor der Montage geprüft werden müssen.

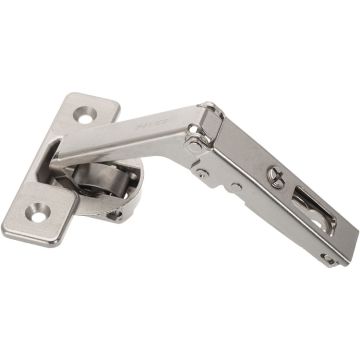

Was bedeutet 70° beim Eckschrankscharnier?
Bei der Serie 200 für Eckschränke bezeichnet 70° den Öffnungswinkel der ersten Tür. Die Angabe beschreibt nicht den Winkel zwischen Tür und Korpusseite.
Kann ich ein altes Winkelscharnier durch ein Modell mit derselben Winkelangabe ersetzen?
Nicht ohne weitere Maße zu prüfen. Vergleichen Sie außerdem Scharnierserie, Topfgröße, Bohrtiefe, Bohrbild, Scharnierarm, Öffnungsbewegung und Montageplatte.
Ist die Montageplatte beim Kauf des Scharniers enthalten?
Nein. Beim Kauf eines Scharniers ist niemals eine Montageplatte enthalten. Sie muss separat ausgewählt und bestellt werden.
