Scharniere für dicke und profilierte Türen

Scharniere für dicke Türen wurden für Holztüren entwickelt, die stärker als gewöhnliche Küchen- und Schranktüren sind. Sie eignen sich auch für Türen mit profilierten Kanten, bei denen ein Standardscharnier beim Öffnen nicht genügend Freiraum bietet.

Das Sortiment umfasst mehrere Scharnierserien mit unterschiedlichen Topfgrößen, Bohrmaßen und Bewegungsgeometrien. Zur Auswahl stehen Modelle für Eckanschlag, Mittelanschlag und Innenanschlag sowie Soft-Close- und selbstschließende Ausführungen.

Warum wird ein besonderes Scharnier benötigt?

Beim Öffnen einer dicken oder profilierten Tür bewegt sich die Türkante nahe am Korpus. Bei einem gewöhnlichen Scharnier kann die Kante daher den Korpus oder eine benachbarte Tür berühren, bevor die Tür vollständig geöffnet ist.

Scharniere für dicke Türen besitzen eine angepasste Bewegungsgeometrie, welche die Tür beim Öffnen vom Korpus wegführt. Der verfügbare Freiraum hängt von Scharniermodell, Türstärke, Profil, K-Maß und Montageplatte ab.

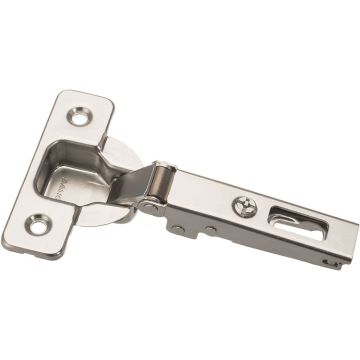

Serie 200 für Türen bis 35 mm

Serie 200 mit einem Öffnungswinkel von 94 Grad ist in Ausführungen für dicke und profilierte Holztüren mit einer Stärke von 19–35 mm erhältlich. Die Modelle besitzen einen Ø35-mm-Topf mit 11 mm Bohrtiefe und können mit einem K-Maß von 3–9 mm verwendet werden.

Serie 200 ist mit traditionellen Montageplatten für Serie 200 und mit Domi-Clip-Montageplatten kompatibel.

Serie N für Türen bis 40 mm

Serie N besitzt einen größeren Ø40-mm-Topf und wurde für profilierte und dickere Holztüren mit einer Stärke von 20–40 mm entwickelt. Die Scharniere haben einen Öffnungswinkel von 94 Grad und sind sowohl als Silentia+ mit Soft-Close als auch selbstschließend erhältlich.

Silentia+ besitzt zwei im Scharniertopf integrierte Silikonöldämpfer. Mit einem einfachen Schalter lässt sich einstellen, wann die Bremswirkung einsetzt. Die selbstschließende Ausführung besitzt stattdessen eine Feder, welche die Tür einzieht und geschlossen hält.

Serie F für dicke oder profilierte Türen

Serie F ist für dicke oder profilierte Türen vorgesehen, deren Kante beim Öffnen zusätzlichen Freiraum benötigt. Prüfen Sie stets die zulässige Türstärke, Bohrmaße und technische Zeichnung der gewählten Ausführung.

Eckanschlag, Mittelanschlag oder Innenanschlag

Wählen Sie den Scharnierarm entsprechend der gewünschten Position der Tür zum Korpus:

• Scharniere für Eckanschlag werden verwendet, wenn die Tür die Korpusseite weitgehend abdeckt.
• Scharniere für Mittelanschlag werden normalerweise verwendet, wenn zwei Türen an derselben Mittelwand befestigt werden.
• Scharniere für Innenanschlag werden verwendet, wenn die Tür innerhalb der Vorderkante des Korpus liegt.

Nicht nur nach der Türstärke auswählen

Zwei gleich starke Türen können abhängig von Kantenprofil und gewünschter Position unterschiedliche Scharniere benötigen. Prüfen Sie daher die gesamte Türstärke, Profilform, Topfgröße, Bohrtiefe, das K-Maß und den erforderlichen Freiraum.

Berücksichtigen Sie bei der Anzahl der Scharniere auch Höhe, Breite, Gewicht und Material der Tür. Eine große oder schwere Tür kann mehr Scharniere als eine kleinere Standardtür benötigen.

Kompatibilität vor der Bestellung prüfen

Ein Scharnier für dicke Türen kann nicht automatisch ein anderes ersetzen. Prüfen Sie Scharnierserie, Topfdurchmesser und -tiefe, Bohrbild, K-Maß, Scharnierarm, Öffnungswinkel und Kompatibilität mit der Montageplatte.

Hinweis: Eine Montageplatte ist beim Kauf eines Scharniers niemals enthalten. Sie muss separat ausgewählt und bestellt werden.
